0. 引言
銅具有低電阻率和優異的抗電遷移能力，已成為目前超超大規模集成電路技術（ULSI）中主流的互連材料[1-3]。銅互連薄膜因具有取代鋁基互連材料的應用潛力而引起了廣泛關注。目前，主要通過電沉積[4-5]、化學氣相沉積（CVD）[6]、脈沖激光沉積（PLD）[7]和磁控濺射[8-9]等方法制備銅薄膜。其中，磁控濺射由于其沉積速率快、阻尼率低、重復性和穩定性高等[10]優點，成為銅薄膜沉積的常用方法。
在影響薄膜質量的諸多因素中，磁控濺射靶材的微觀結構起著關鍵作用，濺射沉積后的退火工藝也是關鍵影響因素[11-12]。集成電路技術的快速發展使得薄膜材料的需求量日益增長，同時對濺射靶材的性能也提出了更嚴格的要求。WANG等[13]通過對比不同晶粒結構銅靶的濺射性能，發現微粒靶具有相對均勻、密集的濺射蝕刻形態。目前，在集成電路互連材料領域，有關銅材料的研究主要集中在銅或銅薄膜單一方面，少有銅靶材與銅薄膜關聯性的報道。為此，作者以純銅為原料，采用真空感應熔煉、均勻化退火、鍛造、溫軋和退火工藝制備純銅靶材，研究了溫軋態和退火態純銅靶材的微觀結構和性能；采用磁控濺射工藝制備銅薄膜，并對銅薄膜進行退火，研究了沉積態和退火態薄膜的微觀結構和電學性能，分析了靶材結構和性能對薄膜微觀結構和性能的影響，以期為銅靶材的制備和薄膜的微觀結構和性能優化提供試驗參考。
1. 試樣制備與試驗方法
試驗原料為純度大于99.99%的純銅，采用真空感應熔煉方法制備純銅鑄錠；對鑄錠進行750 ℃×4 h的均勻化退火以消除鑄錠的組織和成分偏析，然后進行鍛造；對鍛件進行縱橫交替的溫軋，根據研究團隊此前的研究工作[14]，結合不同溫度下銅的再結晶程度，確定溫軋溫度為500 ℃，參考最佳加工窗口的應變速率范圍，根據S. Ekelund公式[15]，結合每道次15%的壓下量，選擇軋制速度為6 mm·min?1，軋制總變形量為75%；在400，500，600，700 ℃不同溫度下退火1 h，水冷。
使用電火花線切割機在溫軋態和退火態純銅試樣表面和中心切割出尺寸為10 mm×5 mm×5 mm的試樣，經打磨、拋光，用質量分?jǐn)?shù)為5％三氯化鐵溶液腐蝕后，采用Smart Proof 5型共聚焦光學顯微鏡觀察表面和中心的顯微組織，利用Image J軟件的手動統計法得到平均晶粒尺寸。采用SmartLab TM9kW型X射線衍射儀（XRD）獲得純銅試樣表面和中心的XRD譜，采用銅靶，Kα射線，工作電壓為40 kV，工作電流為40 mA，掃描范圍為0°~90°，步長為0.02°，采用晶面織構系數表征晶面擇優取向的程度[16]，計算公式為
 |
(1) |
式中：TC(hkl)為晶面織構系數，晶面為純銅的（111）、（200）、（220）和（311）晶面；n為衍射峰個數，取4；I（hkl）和I0（hkl）分別為試樣和標準銅粉末晶面的衍射峰相對強度[17]，I0（111）=100，I0（200）=46，I0（220）=20，I0（311）=17。
利用FEI Versa 3D型掃描電鏡的電子背散射衍射（EBSD）模式表征溫軋退火態純銅表面與中心的微觀結構和晶體取向，利用反極圖（IPF）和取向分布函數（ODF）對銅的晶體取向進行測量和分析。采用HXD-1000TMC/LCD型維氏硬度計測純銅試樣表面與中心位置的硬度，載荷為1 N，保載時間為10 s，測5次取平均值。
以溫軋態和退火態純銅為靶材，采用JGP-450B型直流磁控濺射儀制備純銅薄膜。先用無水乙醇和去離子水清洗靶材，去除表面油污與固體雜質；對靶材進行5 min的預濺射，以去除靶材表面的氧化層；選用P（100）型單面拋光硅片為襯底，在室溫下抽真空至本底真空度為1×10?3 Pa，通入氬氣，使濺射室工作壓力保持在4.5 Pa；在150 W功率下濺射30 min，得到沉積態純銅薄膜。對2種靶材制備的沉積態薄膜進行高真空退火，真空度為8×10?4 Pa，然后充N2氣體保護，保持壓力略小于大氣壓力，退火溫度為300，400，500 ℃，退火時間為1 h。
采用SmartLab TM9kW型X射線衍射儀對沉積態和退火態純銅薄膜的相結構進行分析，采用銅靶，Kα射線，工作電壓為40 kV，工作電流為40 mA，掃描范圍為0°~90°，步長為0.02°。采用AFM Park XE7型原子力顯微鏡對純銅薄膜的表面形貌進行表征，采用非接觸模式，掃描面積為1 μm×1 μm。采用SZT 2C型四點探針測試儀測純銅薄膜的電阻率，測試電壓和電流分別為2 V和100 μA。
2. 試驗結果與討論
2.1 純銅靶材的微觀結構和硬度
由圖1可以看出，溫軋態純銅靶材表面和中心的組織差異較大，晶粒尺寸分布不均勻。表面組織中還存在因軋制而拉長的未完全回復的纖維狀組織，而中心組織則由部分粗化的亞晶和部分動態再結晶形成的細小等軸晶組成，晶界不明顯。

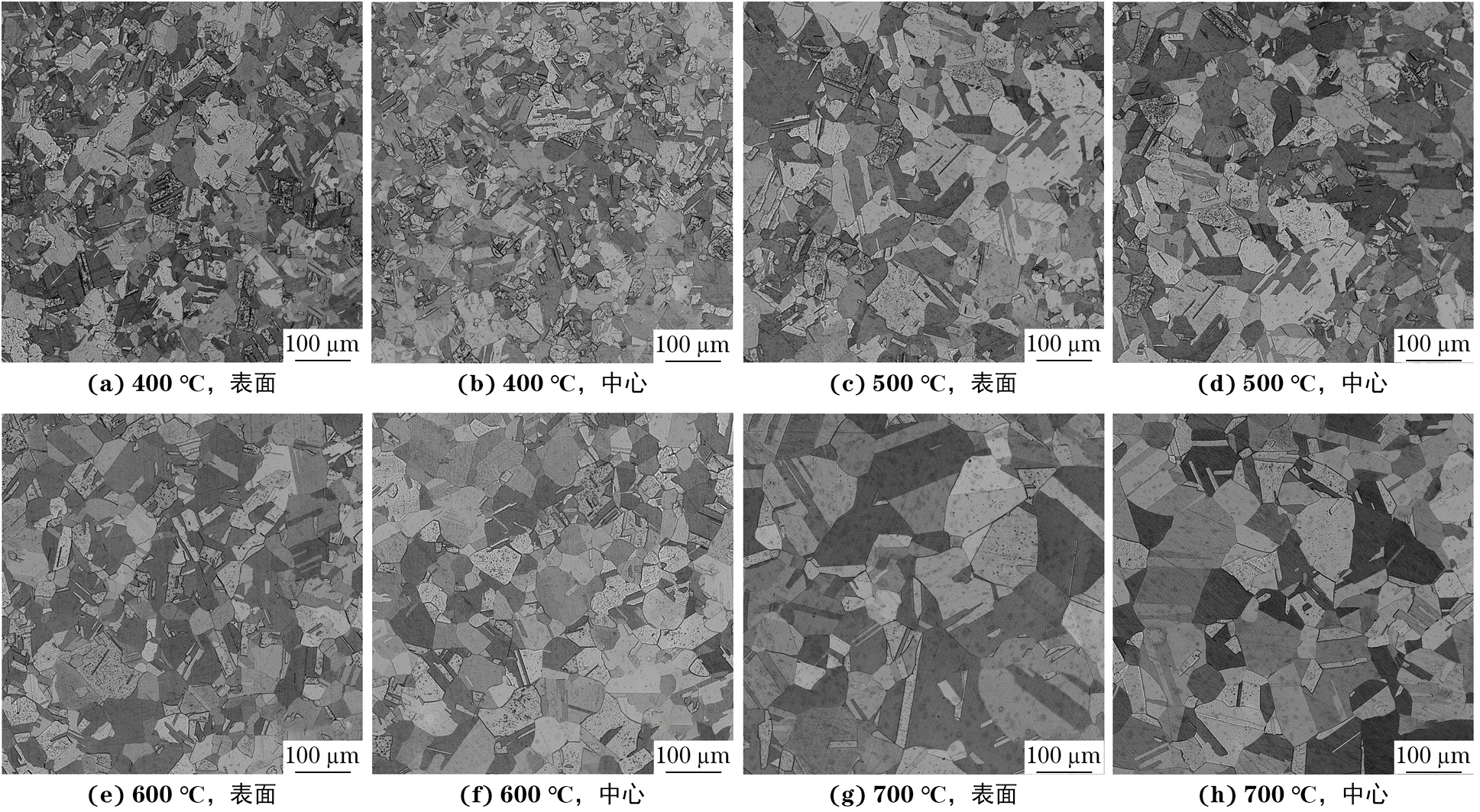

由圖2可以看出，不同溫度退火態純銅靶材表面和中心的組織相似。400 ℃退火后溫軋態純銅靶材組織中部分晶粒發生再結晶及長大，大尺寸和細小晶粒分化更加明顯，晶粒尺寸整體仍呈現不均勻狀態；500 ℃退火后部分細小晶粒長大，晶粒平均尺寸變大，晶粒分布變得相對均勻；隨著退火溫度升高至600 ℃時，晶粒尺寸進一步均勻化，細小晶粒幾乎消失，形成等軸晶形貌，平均晶粒尺寸約為39.30 μm；當退火溫度繼續升高到700 ℃時，晶粒明顯長大，平均晶粒尺寸增加到53.64 μm。
由圖3可以看出，不同溫度退火處理后純銅靶材表面的衍射峰相對強度與溫軋態相比未出現明顯變化。溫軋態靶材表面和中心存在衍射強度分布不均勻的現象，而退火可以緩解晶面的擇優取向，改善靶材微觀結構的不均勻性。由表1可知，溫軋態和不同溫度退火態純銅靶材表面均呈現出較高程度的（111）晶面擇優取向，而中心則均呈現出較高的（220）晶面擇優取向。IC（111）/IC（220）代表了（111）晶面的相對擇優取向趨勢，IC（111）/IC（220）越大，說明（111）晶面取向相對越強。600 ℃退火態純銅靶材表面的（111）晶面取向最強，且中心（111）晶面取向也大于溫軋態純銅靶材。
